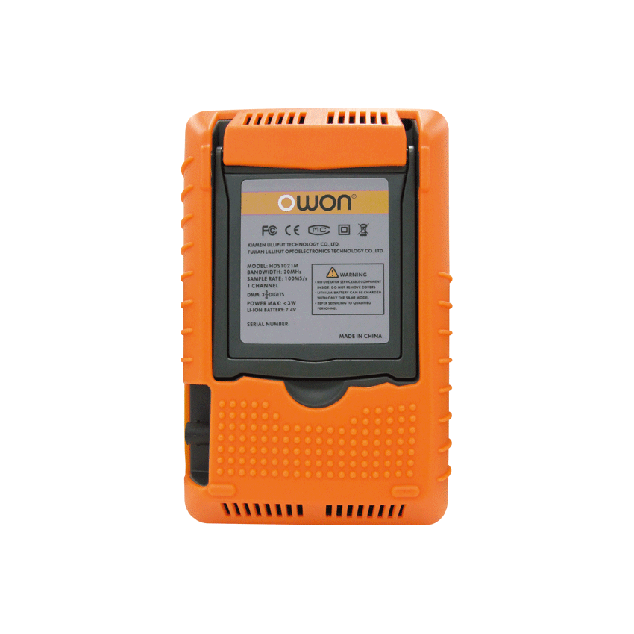

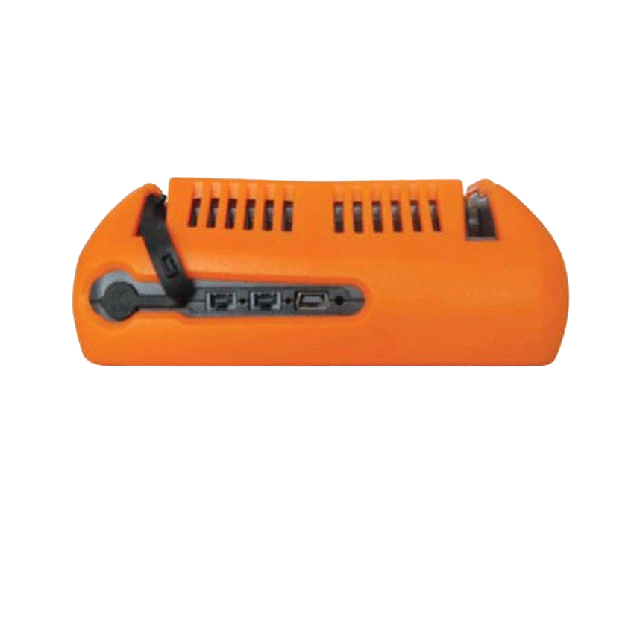

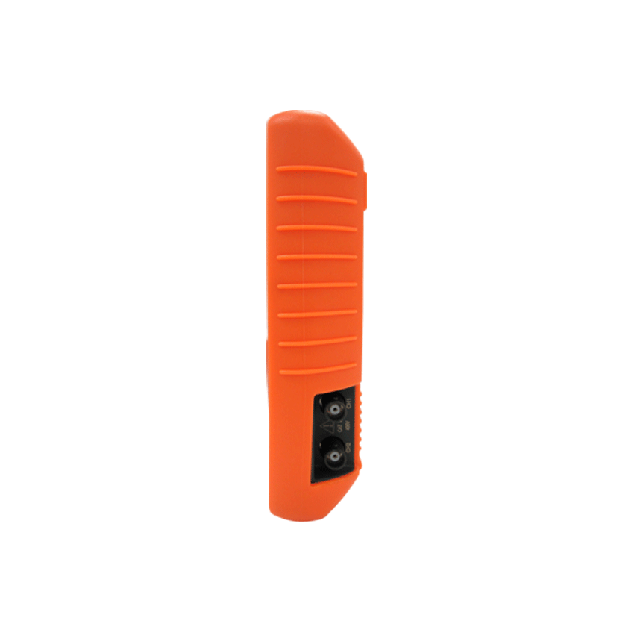

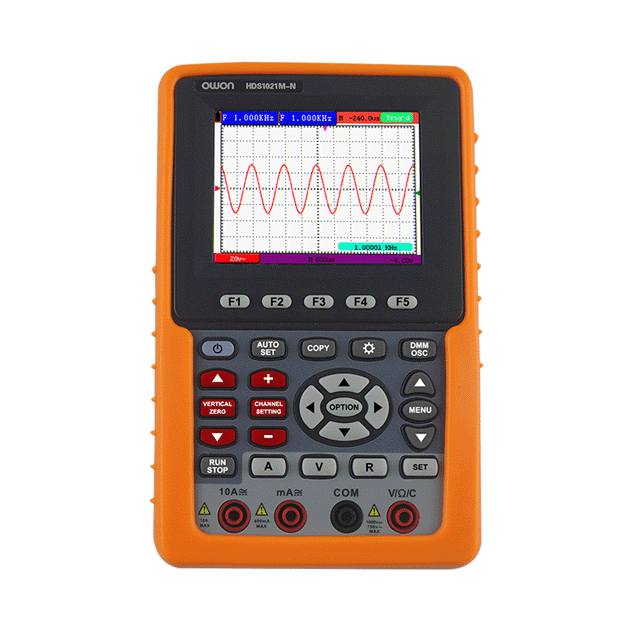

【OWON】HDS系列手持式數位示波器
立即詢價
加入詢價車
產品價格：$7,100元起
☉ 產品特色
- 數位示波器/萬用表/頻率計三合一
- 20MHz - 100MHZ 頻寬
- 500MS/s - 1GS/s 實際採樣率
- 多種高級觸發功能，可調觸發靈敏度
- 自帶鋰電池，便於長時間戶外工作
- 全自動量程功能，方便檢測與調試
- 支援SCPI功能
- 3.7英寸彩色液晶顯示屏幕，讓您在強光下也能清晰讀數
應用範圍
電子線路檢測 電路功能測試 教育和技術培訓
☉ 產品規格
| 型號 | HDS1021M-N | HDS2061M-N | HDS3101M-N | |
| 頻寬 | 20MHz | 60MHz | 100MHz | |
| 實時採樣率 | 500MS/s | 1GS/s | ||
| 上升時間（BNC上典型的） | ≤17.5ns | ≤5.8ns | ≤3.5ns | |
| 存儲深度 | 每個通道最高可達6000個點 | |||
| 通 道 | 單通道 | |||
| 顯 示 | 3.7英寸TFT（真彩色）液晶屏幕 | |||
| 時間間隔（△T） 測量精確度 | 單次：±（1採樣間隔時間+100ppm×讀數+0.6ns）, >16個平均值：±（1採樣間隔時間+100ppm×讀數+0.4ns） | |||
| 輸入耦合 | 直流、交流、接地 | |||
| 輸入阻抗 | 1MΩ±2%，與20pF±5pF並聯 | 1MΩ±2%，與15pF±5pF並聯 | ||
| 時基範圍 | 5ns/div~100s/div， 按1~2.5~5進制方式步進 | 5ns/div~100s/div，按1~2~5進制方式步進 | ||
| 垂直靈敏度 | 5mV/div~5V/div(在輸入BNC處) | |||
| 垂直分辨率 | 8bit | |||
| 最大輸入電壓 | 400V(DC+AC峰值、1MΩ輸入阻抗)（10：1探頭衰減） | |||
| 觸發類型 | 邊沿觸發 | 上升沿、下降沿 | ||
| 視頻觸發 | 行、場、奇場、偶場、任意行觸發 | |||
| 觸發方式 | 自動、正常、單次 | |||
| 自動測量 | 峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過衝、預衝、上升時間、下降時間、正脈衝、負脈寬、正佔空比、負佔空比、延遲A→B↑、延遲A→B↓
|
|||
| 直流增益精確度 | ±3% | |||
| 存儲波形 | 4組波形 | |||
| 李沙育圖形 | 頻寬 | 滿頻寬 | ||
| 相位差 | ±3 degrees | |||
| 光標測量 | 光標間電壓差（△V），光標間時間差（△T） | |||
| U盤拷貝功能 | 不支援 | 支援，可鏈接U盤進行存儲 | ||
| 標準接口 | USB | |||
| 電 源 | 電源適配 / 電池 | |||
| 電 池 | 自帶鋰電池7.4V，2200mAh | 自帶鋰電池7.4V，3500mAh | ||
| 尺 寸 | 180mm (長)×113mm (高)×40mm (寬) | |||
| 重 量 | 645克（主機） | |||
