高效能乙太網路轉CAN FD設備

立即詢價

加入詢價車

產品價格：$12000起

☉ 產品特色

CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64位元組數據，靈活的資料域波特率最高可達5Mbps。

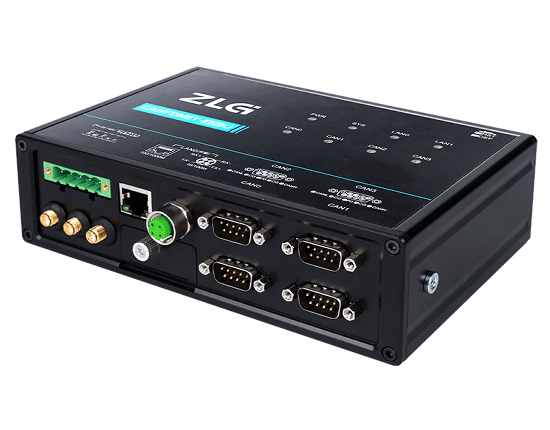

CANFDNET系列產品是高性能工業級以太網與CAN(FD)-bus的數據轉換設備，它內部集成了1~8路CAN(FD)-bus接口、1路普通以太網接口，和1路車載雙線以太網滿足OPEN Alliance BroadR-Reach 規範。 CANFDNET系列產品可以工作在-40℃～85℃的溫度範圍內，CAN FD最高波特率為5Mbps，乙太網路具有TCP Server，TCP Client，UDP等多種工作模式，透過設定軟體使用者可以靈活的設定相關配置參數，並自帶成熟度的TCP/IP協定，用戶利用它可以輕鬆完成乙太網路範圍的網路範圍。

☉ 產品規格

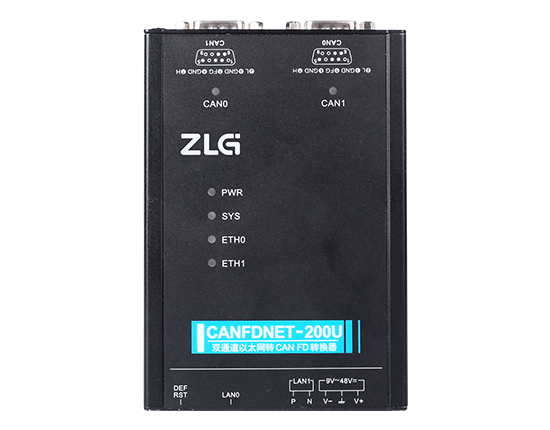

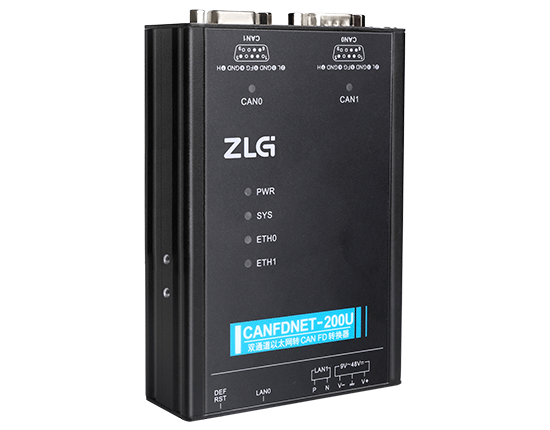

型號	CANFDNET-800U	CANFDNET-400U	CANFDNET-200U	CANFDNET-100mini
性能特色	高性能工業級系列轉換器，適用於各種複雜網路，超高轉發速率
CAN FD路數	8路	4路	2路	1路
CAN FD介面形式	DB37	DB9	DB9	DB9
CAN FD仲裁ID段串列傳輸速率	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps
CAN FD資料段加速串列傳輸速率	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps
CAN FD發送能力*	16500幀/秒（每路）	16500幀/秒（每路）	16500幀/秒（每路）	16500幀/秒（每路）
CAN FD接收能力*	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）	27000幀/秒（每路）
CAN FD端120歐姆終端電阻	軟體使能	軟體使能	軟體使能	軟體使能
TCP Sever模式	支持	支持	支持	支持
TCP Client模式	支持	支持	支持	支持
UDP模式	支持	支持	支持	支持
TCPServer最大連接數	16（每路）	16（每路）	16（每路）	16（每路）
TCPClient最大連接數	16（每路）	16（每路）	16（每路）	16（每路）
UDP最大連接數	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）
轉發延時	<2ms	<2ms	<2ms	<2ms
CAN FD口故障通知	支持	支持	支持	支持
PC介面	乙太網RJ45介面/M12介面	乙太網RJ45介面/M12介面	乙太網RJ45介面	乙太網RJ45介面
乙太網速率	100M/1000M自我調整	10M/100M自我調整	10M/100M自我調整	10M/100M自我調整
車載乙太網路數	1路	1路	1路	-
車載乙太網介面形式	OPEN2介面	OPEN5介面	OPEN5介面	-
功耗	4.6W	5W	1.5W	1W
備註：*單通道5Mbps，0位元組資料欄的情況下
