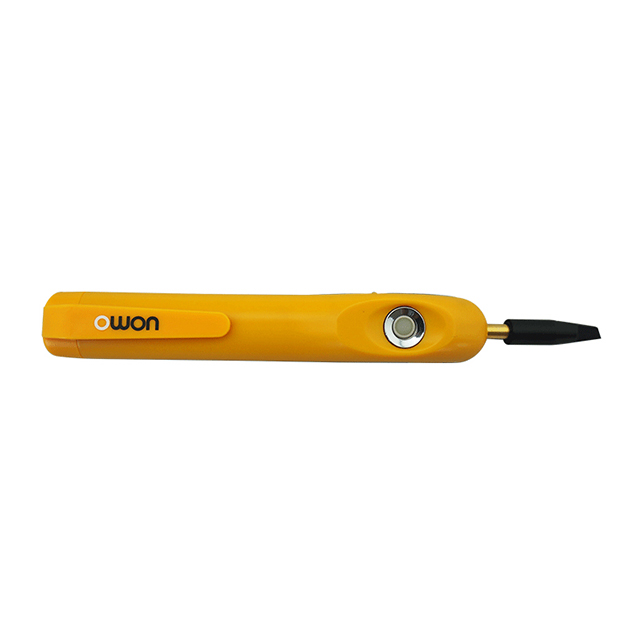

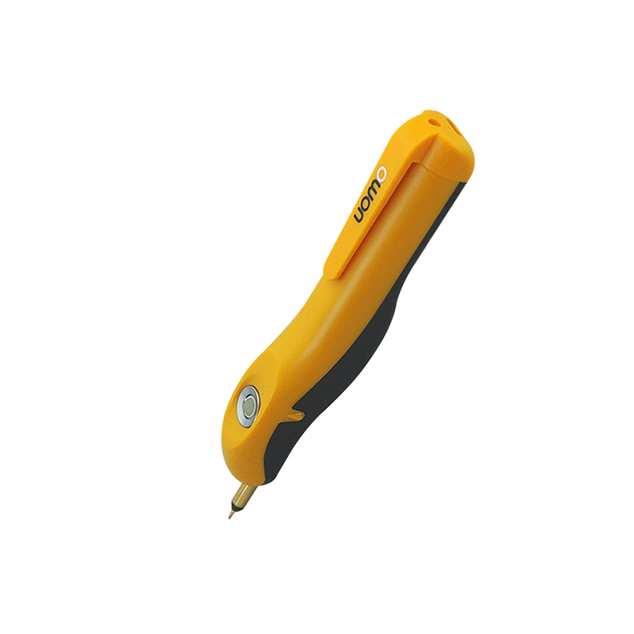

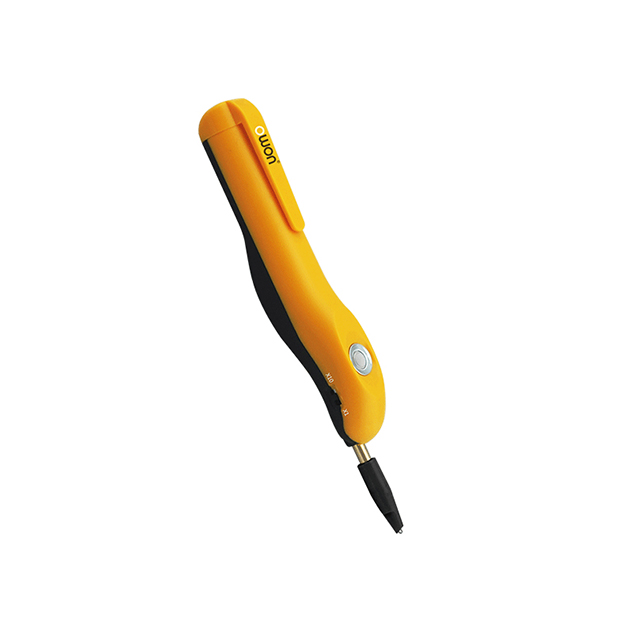

【OWON】RDS系列筆式示波器
立即詢價
加入詢價車
產品價格：$2,489元起
☉ 產品特色
- 25MHz帶寬，100MS/s實時採樣率
- 5K存儲深度
- FFT功能
- 符合人體工程學設計
- 獨特的軌跡球設計，可以自定義多種動作模式
- 多種觸發模式：邊沿、斜率、脈寬
- 可測量5mV的小信號
- OWON獨創UISO功能
應用範圍
電子線路檢測 電路功能測試 設計與製造測試 教育和技術培訓
☉ 產品規格
| 產品型號 | RDS1021 | RDS1021I | |
| 帶寬 | 25MHz | ||
| 實時採樣率 | 100MS/s | ||
| 上升時間（BNC上典型的） | ≤14ns | ||
| 存儲深度 | 5K | ||
| 採樣方式 | 普通採樣、峰值檢測、平均值 | ||
| 時間間隔（△T）測量精確度 | 單次：±(1採樣間隔時間+100ppm×讀數+0.6ns)，>16個平均值：±(1採樣間隔時間+100ppm×讀數+0.4ns) | ||
| 輸入耦合 | 直流、交流、接地 | ||
| 輸入阻抗 | 10MΩ±2%（X10檔） ，1MΩ±2%（X1檔） | ||
| 輸入電容 | 20pF±5pF | ||
| 時基範圍 | 5ns/div～100s/div ，按1～2～5 進制方式步進 | ||
| 垂直靈敏度 | 5mV/div～5V/div | ||
| 垂直分辨率 | 8bit | ||
| 直流增益精確度 | ±3% | ||
| 最大輸入電壓 | 50V峰值（DC + AC 峰值） | 400V 峰值（DC + AC 峰值） | |
| 探頭衰減係數 | 1X，10X | ||
| 波形內插 | Sin(x)/x | ||
| 位移範圍 | ±10 格 | ||
| 單次帶寬 | 25MHz | ||
| 低頻響應（交流耦合-3Db） | ≥10Hz | ||
| 觸發類型 | 邊沿觸發，脈寬觸發，斜率觸發 | ||
| 觸發電平範圍 | 內部 | 距屏幕中心±5 格 | |
| 觸發電平精確度（典型的） 適用於上升和下降 ≥20ns的信號 |
內部 | ±0.3格 | |
| 觸發方式 | 自動、正常、單次 | ||
| 自動測量 | 峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過衝、預衝、 上升時間、下降時間、正脈衝、負脈寬、正佔空比、負佔空比 | ||
| 數學操作 | FFT | ||
| 光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | ||
| PC接口 | USB2.0 | ||
| 尺寸 | 150mm(長)×18mm（高）×20mm（寬） | ||
| 重量 | 約27克（主機） | ||
