UART、SPI、CAN…三十多種通信協議都可以這麼測！
日期：2018-05-08
隨著硬體架構的不斷更新，示波器早已不是只能“示波”的儀器了，協定解碼就是典型代表！IIC、SPI、UART、CAN、LIN…我們為ZDS系列示波器最多免費配備了37種協議解碼分析外掛程式，這麼多協議分別用在哪些地方，具體又如何使用呢？
示波器從類比示波器發展到數位示波器，帶來了許多大的改變，例如信號採集、頻寬、取樣速率、屏顯等。同樣，這樣的改變也體現在“協議解碼”上，新的解碼方式將人們從“0”，“1”的世界中解放出來，大大提高了工作效率。
最初的示波器只是一個簡單的波形顯示兼資料測量，而我們需要獲取協定波形深層次的含義，從而去瞭解通信的資料正常傳輸。例如：觀察IIC協定，我們需要按照時鐘與資料信號一位元一位元對應，去進行0/1的組合轉換，將其“翻譯”成我們需要形式，再去對應相應的物理量。這樣不僅工作量大、效率低。
一、示波器的協議解碼可以做什麼？
直接將波形資料解碼後以十六進位、十進位或字元的形式呈現出來，省去了工程師轉換的過程，大大加快了開發效率。如圖1為一段CAN協議的解碼，整整70s的CAN通訊解碼可以一步到位。

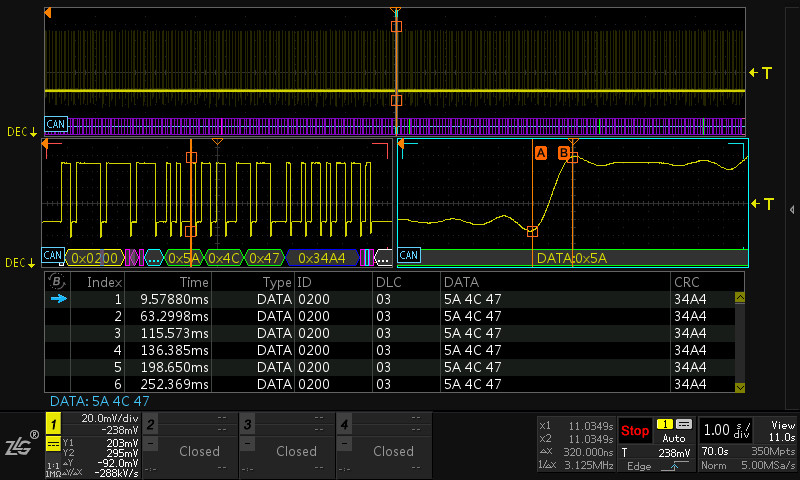

圖1 雙ZOOM下的CAN協議解碼
二、示波器都支援哪些協定呢？
目前，示波器除了可以解析大家所熟知的CAN、UART、IIC、USB等協議解碼外，還有許多協議。在整體框架上我們按照行業進行區分。
1、汽車電子/軌道交通

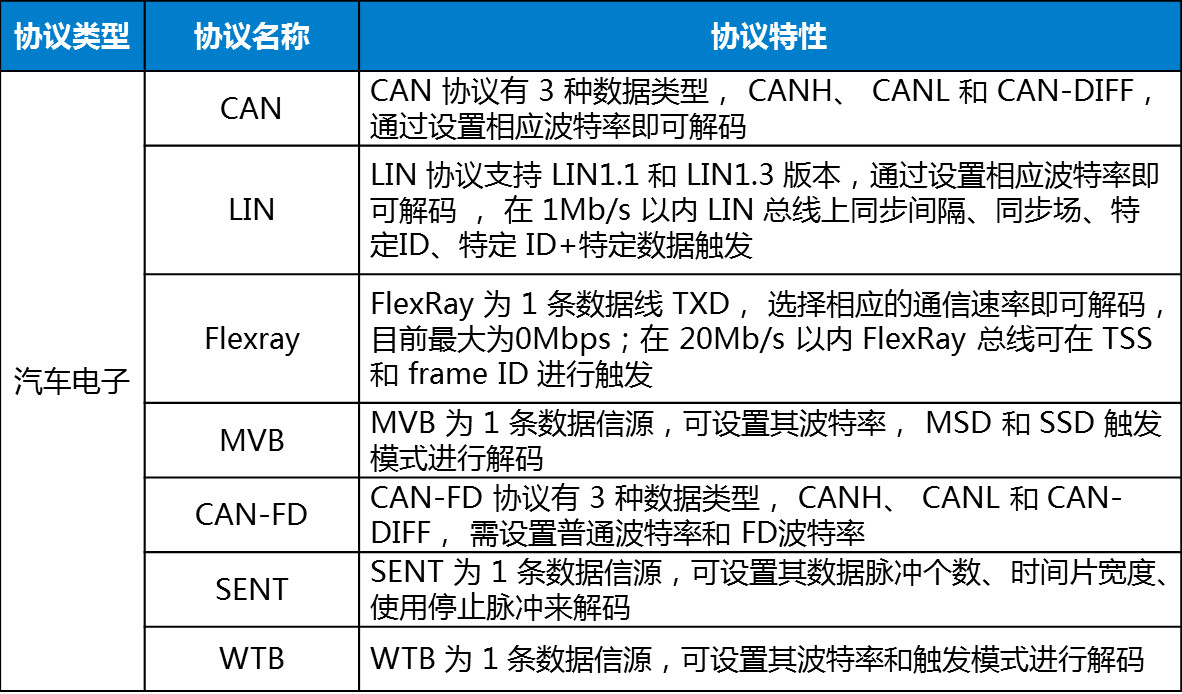

表1 汽車電子相關協定及特徵

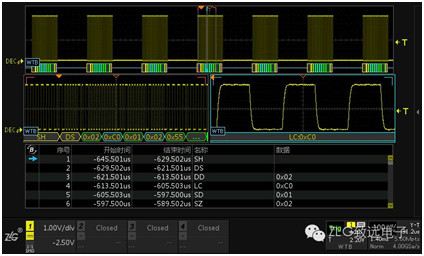

如圖2為WTB協議解碼
圖2 雙ZOOM下的TB協議解碼
2、IC介面/嵌入式控制
表2為IC介面相關協定

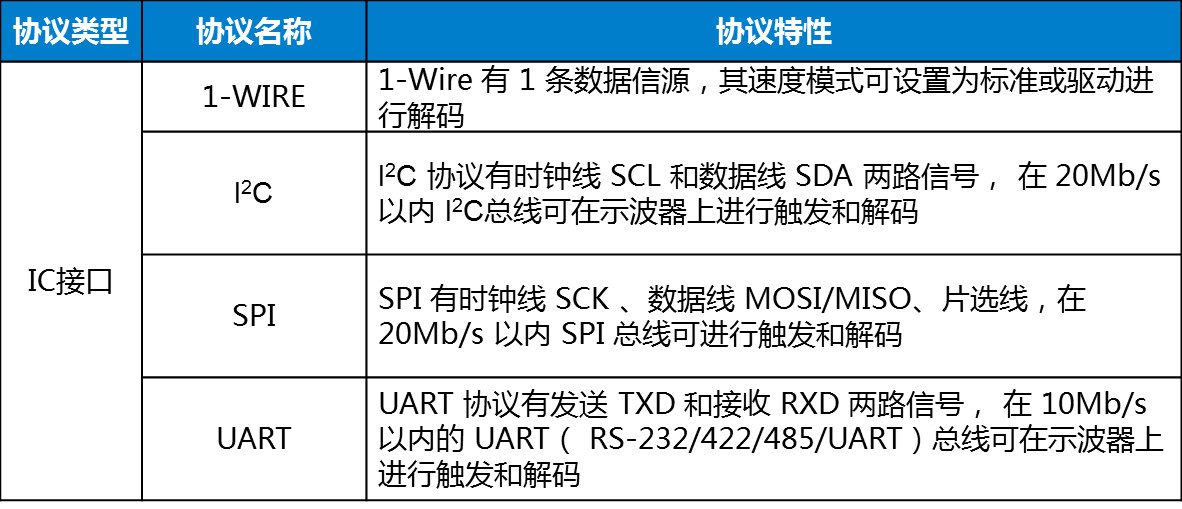

表2 IC介面相關協定及特徵
如圖3為SPI協議解碼

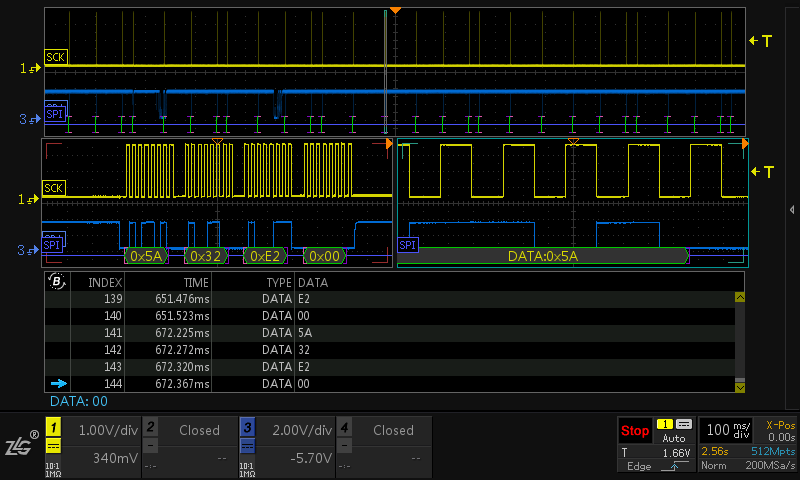

圖3 SPI協議解碼
3、電腦周邊外設
表3為電腦周邊相關協議

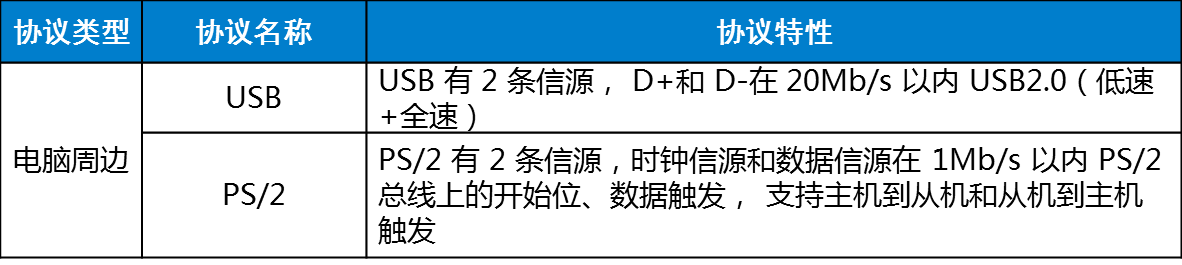

表3 電腦周邊相關協定級特徵

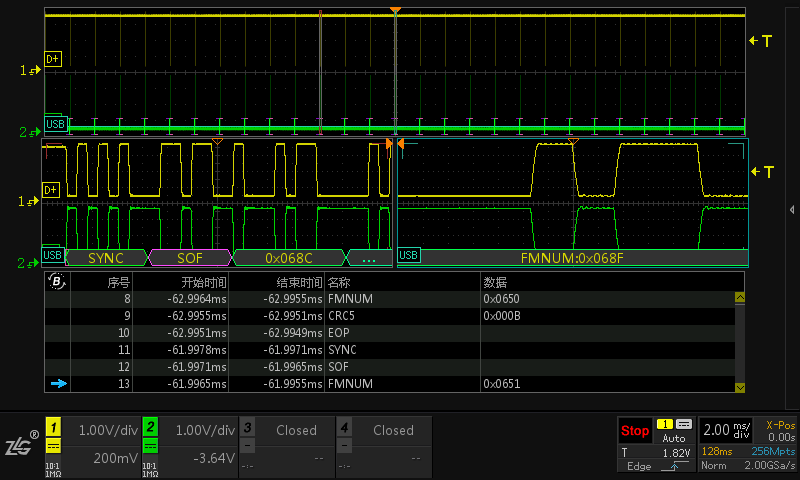

如圖4為USB協議解碼
圖4 雙ZOOM下的USB協議解碼
4、無線/射頻類協議
表4為無線通訊相關協議

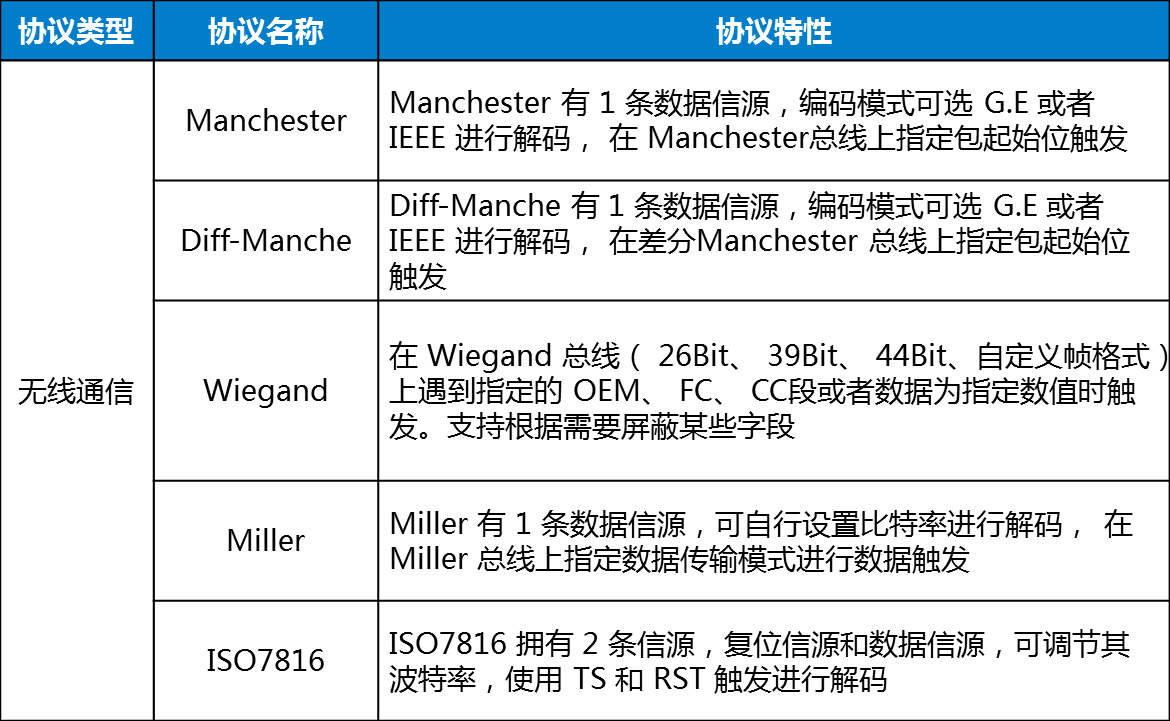

表4 無線通訊相關協定及特徵

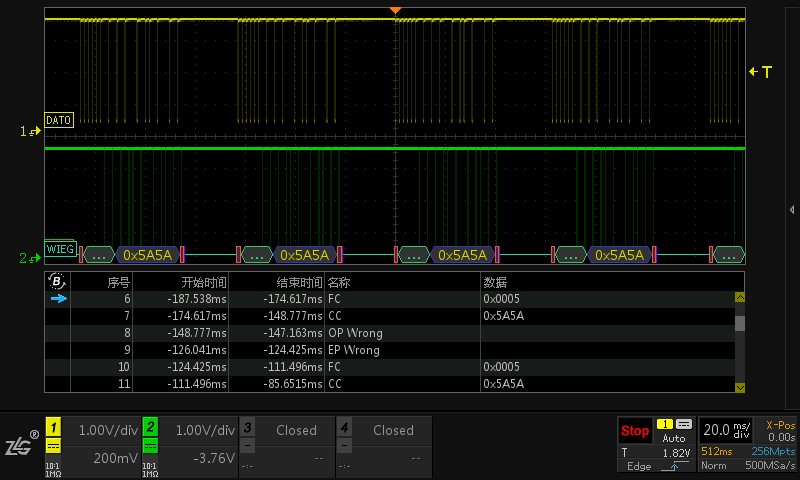

如圖5為Wiegand協議解碼
圖5 Wiegand協議解碼
5、其它常用協議

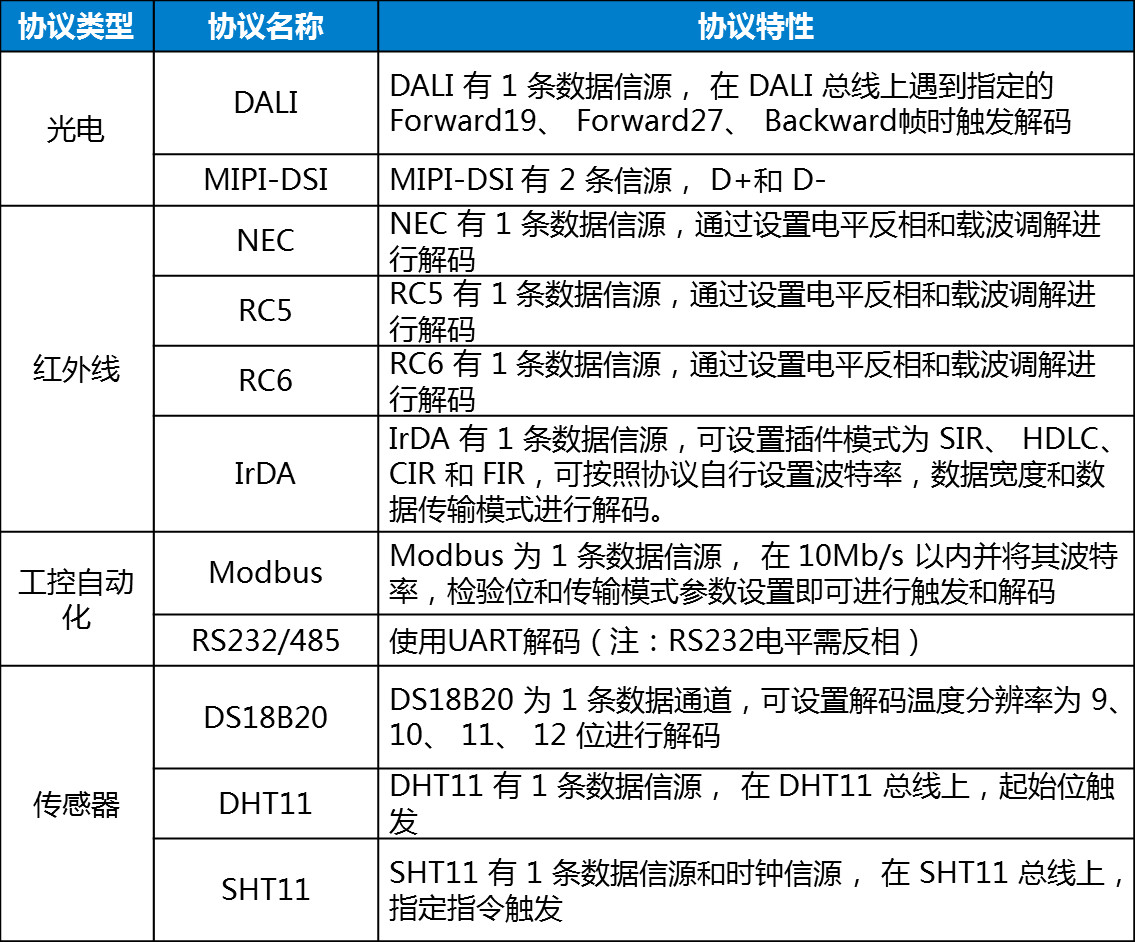

表5 各行業相關協定及特徵

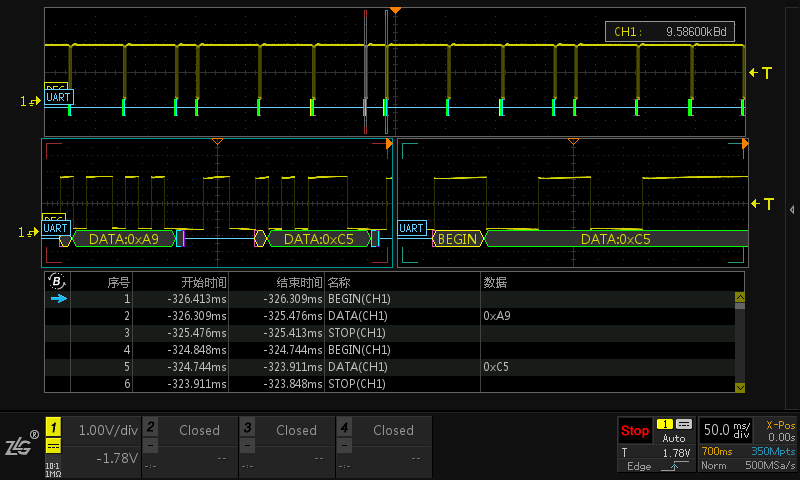

如圖6為RS232解碼：
圖6 雙ZOOM下的RS232解碼

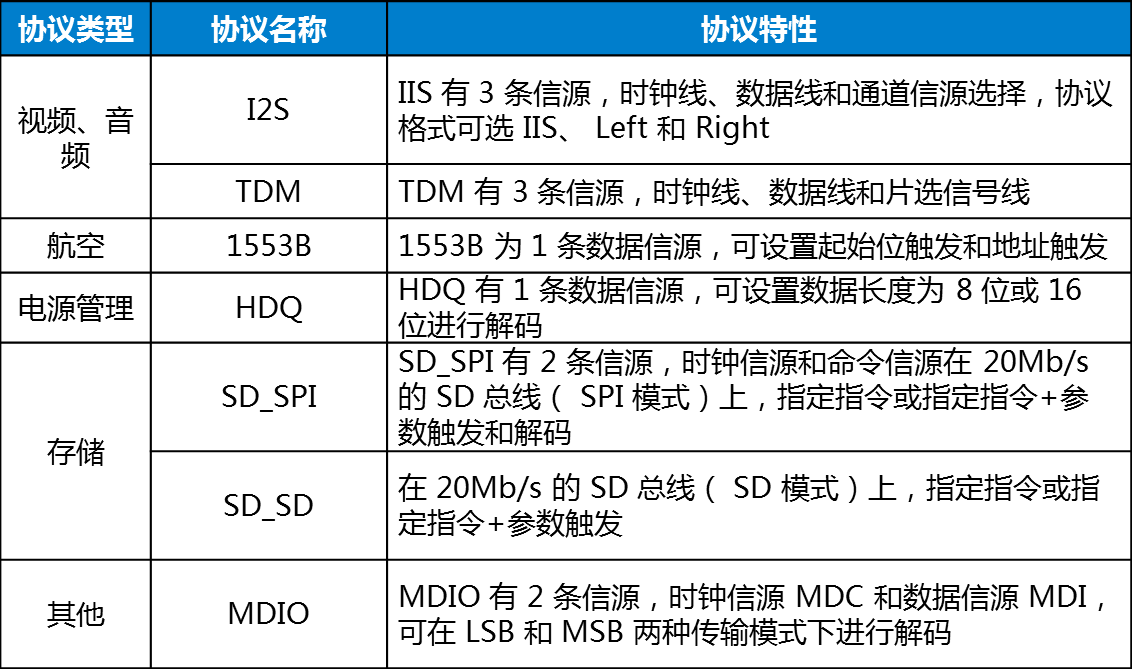

表6 各行業相關協定及特徵
三、ZDS系列示波器收費麼？

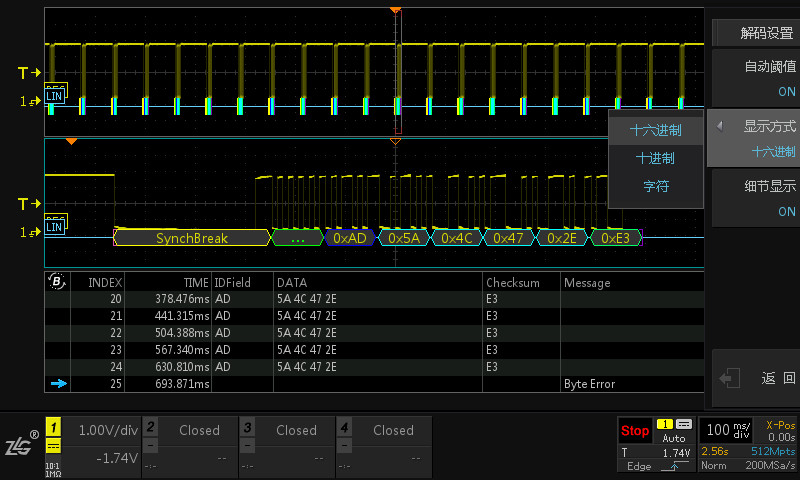

ZDS系列示波器所有協定解碼全部免費標配，最多免費標配30餘種協定解碼，支援解碼以“十進位”，“十六進位”，“字元”三種方式顯示，如圖7所示。
圖7 協定解碼的三種顯示方式
同時，支援解碼細節顯示，具有詳細的事件表（事件表內容包括開始時間、結束時間、名稱及資料），可以以報表網頁或CSV格式匯出，方便工程師進一步分析，如圖8所示。

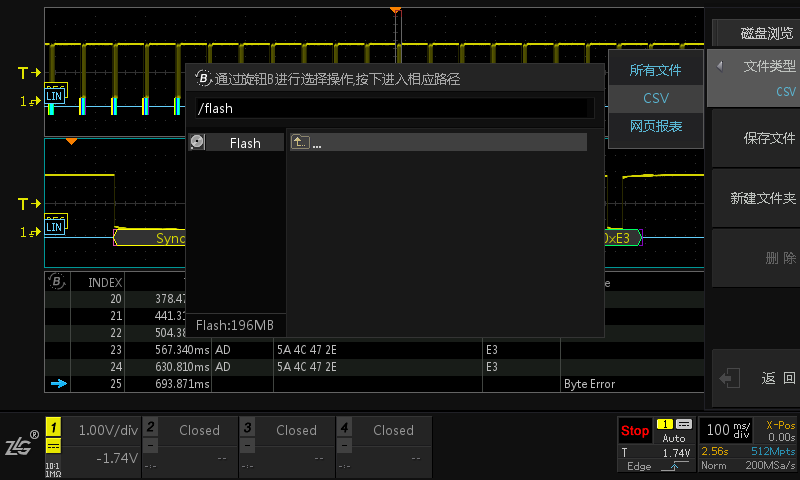

圖8 事件表的兩種匯出方式
